金属 BSDF¶

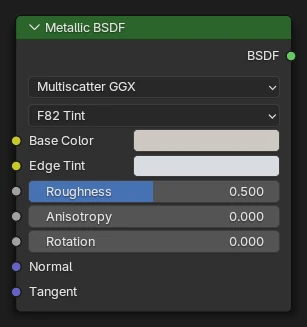

金属 BSDF 节点用于再现金属的外观。
输入¶
F82 色调¶
- 基础色
正视时材质的颜色。
- 边缘染色
在 82° 角度观察时材质的颜色。
物理导体¶
- IOR
Refractive index per color channel. This is the real part of a complex refractive index, scientifically denoted as n.
- 消光
Extinction coefficients per color channel. This is the imaginary part of a complex refractive index, scientifically denoted as k.
通用选项¶
- 粗糙度
反射的锐利度；值为 0.0 时非常锐利，值越高越平滑。
- 各向异性 仅限 Cycles
各向异性大小。数值越大，沿切线方向的高光越拉长；数值越小，高光形状就越垂直于切线方向。
- 旋转 仅限 Cycles
旋转各向异性的方向，取值 1.0 表示旋转一整圈。
与 光泽 BSDF 节点相比，高光拉伸方向将旋转 90°．将值增加 0.25 以进行校正。
- 法向
用于着色的法向；如果没有连接其它选项，则使用默认着色法向。
- 切向 (正切)
切线右用于着色；如果没有连接其它选项，则使用默认着色切线。
属性¶
- 分布
要使用的微面分布。
- GGX:
GGX 微平面分布。
- 多重散射GGX:
考虑了微平面之间的多重散射事件。这会得到更符合能量守恒的结果，否则可能会表现为过度昏暗。
- 贝克曼:
仅限 Cycles 贝克曼微面分布。
- 菲涅尔类型
描述金属外观的模型，通过指定表观颜色或物理 IOR．
- F82 色调:
Uses the Adobe F82-Tint formula for the metallic fresnel. This allows for artist friendly control of the color near the edge of the material to simulate a complex IOR.
- 物理导体:
Accepts Complex IOR measurements from real world metals to replicate a more accurate rendering of metals than the F82 Tint Fresnel type.
Complex IOR values can be found from sources like the Physically Based database for CG artists and Refractive Index nk database.
输出¶
- BSDF
标准着色器输出。
示例¶

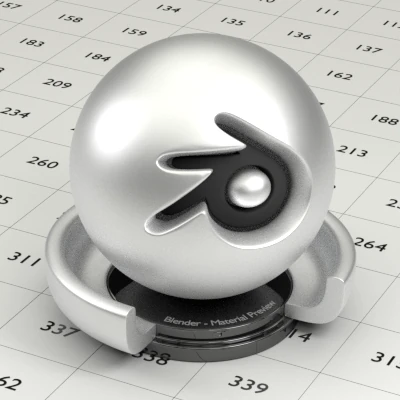

F82 色调¶
|
|
|
|
|
材质 |
钛（默认） |
铝 |
铜 |
金 |
基础色 |
0.617, 0.576, 0.540 |
0.911, 0.912, 0.917 |
0.972, 0.694, 0.486 |
1.000, 0.735, 0.353 |
边缘染色 |
0.695, 0.726, 0.770 |
0.848, 0.877, 0.916 |
0.961, 0.969, 0.942 |
0.993, 1.000, 1.000 |

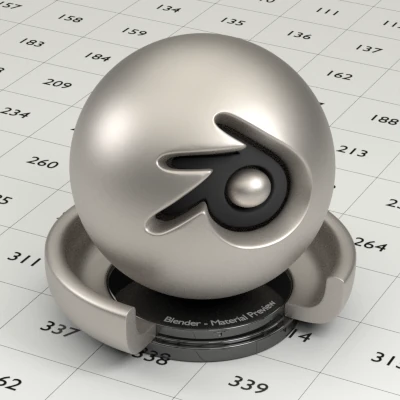

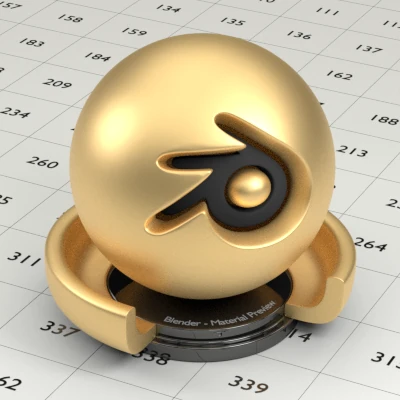

物理导体¶
|
|
|
|
|
材质 |
钛（默认） |
铝 |
铜 |
金 |
IOR |
2.757, 2.512, 2.231 |
1.333, 0.945, 0.582 |
0.235, 0.729, 1.369 |
0.000, 0.470, 1.439 |
消光 |
3.867, 3.404, 3.009 |
7.434, 6.340, 5.181 |
5.666, 2.562, 2.227 |
182.6, 2.189, 1.660 |
