活动样条线¶
参考
- 编辑器:
3D 视图
- 模式:
编辑模式
- 菜单:
See also
曲线的活动样条线。
活动样条线 面板在编辑模式下用于控制当前选定样条的属性。

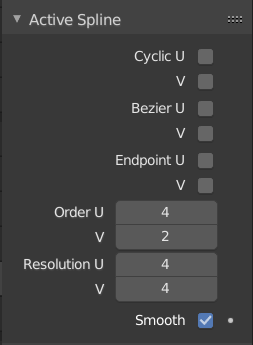

激活的样条面板。¶
- 闭环 U/V
与曲线一样，曲面可以在两个方向上独立闭合（循环）或打开，使您可以轻松创建管形、圆环形或球形，并且可以在 编辑模式 中将它们视为 "实体"。这可以根据每个插值轴设置。
- 贝塞尔 U
使曲面的作用类似于贝塞尔曲线。控制点的作用类似于贝塞尔曲线的 自由 手柄。根据 顺序，3 或 4 个控制点形成一个样条线段。这可以按插值轴进行设置。
- 端点 U/V
使曲面接触端点控制点。这可以按插值轴进行设置。

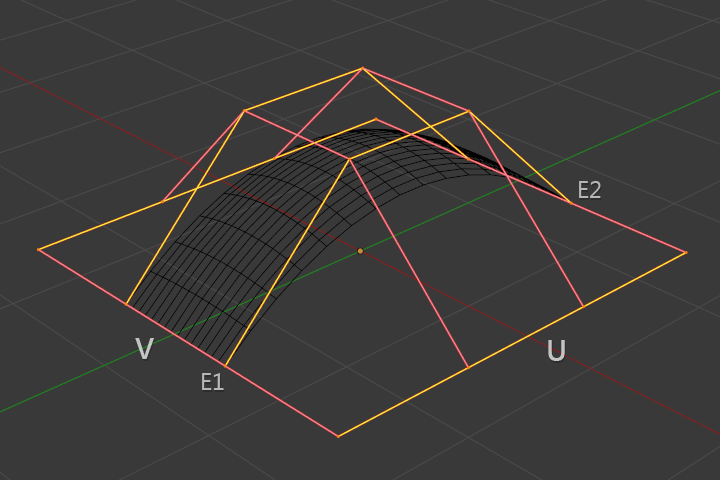

端点 U．¶
在此图中，U 插值轴标记为 "U"，V 插值轴标记为 "V"。U 的插值轴已设置为 端点，因此曲面现在沿着 U 插值轴从 E1 到 E2 延伸外边线。
要使曲面延伸到所有边，也需将 V 轴设置为 端点。
- 阶数 U/V
此属性与 NURBS 曲线 的相同；它指定在计算曲面形状曲线时将控制点考虑多少。对于高阶 1，曲面从控制点拉开，假设 分辨率 U/V 足够高，从而创建更平滑的曲面。对于最低阶 2，曲面跟随控制点，形成一个趋向于跟随栅格笼体的曲面。

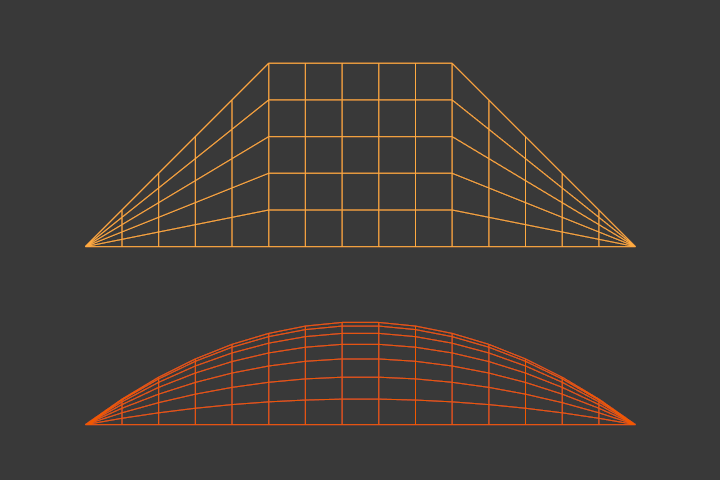

阶数 2 和阶数 4 的曲面。¶
为了便于说明，在图 阶数 2 和阶数 4 的曲面。 中，结点向量设置为 端点，使曲面延伸到所有边线。
可以单独设置每个插值轴的阶数，并且像曲线一样，不能 低于 2，高于 6 或相关轴上的控制点数量。
- 分辨率 U/V
通过更改细分数来改变每个段的分辨率。这可以根据插值轴设置。
- 平滑
为任意 3D 几何体应用平滑着色。
