节点部件¶
Blender 中的所有节点都有相似的结构。这适用于任意节点类型。这些部分包括标题、接口、属性等。
标题¶
标题显示了节点的名称或类型；它可以通过改变节点的标签来覆盖。在标题的左边是 塌缩 切换键，可以用来折叠节点。这也可以用 H 来完成。
显示折叠时的节点。¶
预览¶
预览是在节点上方显示一个表示节点结果的小图片的叠加内容。并非所有节点都支持预览，但可以使用节点右上角标题旁边的 / 图标来切换支持预览的节点。
通过使用预览叠加切换，可以禁用整个节点树的预览。
接口¶
接口是节点的输入和输出值。它们以小彩圈的形式出现在节点的两侧。未使用的接口可以通过 Ctrl-H 来隐藏。

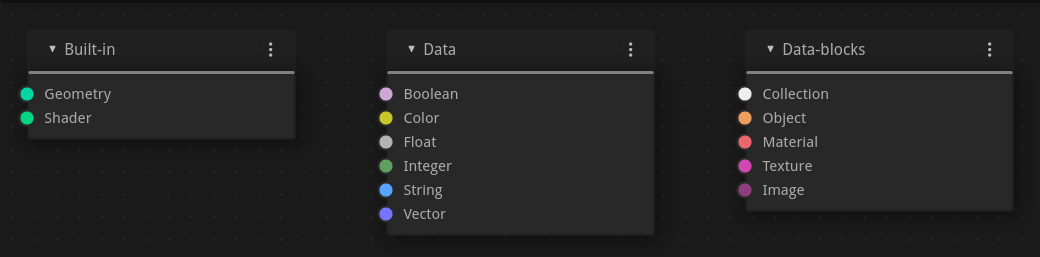

每个接口都根据其处理的数据类型不同而显示不同的颜色。
内置
数据
- 布尔值（亮粉色）
用于传递一个真值或假值。
- 颜色（黄色）
说明接口 接收/生成 颜色信息。依照节点树的类型，颜色不一定有 alpha 属性。
- 浮点数（浅灰色）
表示接口接受/产生浮点数。
- 整数（石灰绿色）
用于传递整数值（无小数的数字）。
- 字符串（浅蓝色）
用于传递文本值。
- 矢量（深蓝色）
表示坐标和法线等矢量数据。矢量可以有 2、3 或 4 个分量：
2D：只显示和使用 X 与 Y 分量。
3D：包含 X、Y 与 Z 分量。
4D：包含 X、Y、Z 与 W 分量。
- 旋转（粉色）
表示旋转或四元数。
- 矩阵（深粉色）
表示一个 4×4 的浮点数值矩阵，通常用来表示变换矩阵。
数据块
- 集合（白色）
用于传递一个集合数据块。
- 物体（橙色）
用于传递一个物体数据块。
- 材质（肉色）
用于传递一个材质数据块。
- 纹理（粉色）
用于传递一个纹理数据块。
- 图像（杏色）
用于传递一个图像数据块。
接口结构¶
数据接口可以有不同的结构类型，表明如何传递和解释数值。更复杂的结构允许通过单个连接传递多个值。
- 单一（圆形）
这些接口只期望单一数值，以圆形接口表示。
- 场（菱形）
代表每个元素（如每个点、边或面）可以变化的值。您可以把 “场” 看作是一个 “数值映射图”，类似于灰度图像中像素的亮度在空间中代表不同的值。
If a single value is connected to a field socket, it is implicitly broadcast all elements receive the same value.
场可以有以下外观：
菱形：接口可以接受场输入，也可以输出场。这些接口可以连接一个恒定的单项值，但输出往往不会随每个元素的变化而变化。
带点的菱形：接口可以是场，但目前是单项值。这很有用，因为它允许跟踪计算单项值的位置，而不是一个有许多不同结果的场。这也意味着接口检视将显示数值而不是场输入名称。
See also
输入¶
输入位于节点的左下方，提供了节点所需的数据以执行其功能。每个输入接口，除了绿色着色器输入，当断开连接时，都有一个默认值，可以通过颜色、数字或矢量接口输入进行编辑。在上面的节点截图中，第二个颜色选项是由颜色接口输入设置的。
一些节点有特殊的接口，可以接受多个输入。这些接口为省略号形状，而不是圆圈形状，以表示它们的特殊行为。
输出¶
输出位于节点的右上方，可以连接到节点树下更多的节点的输入。
转换¶
一些接口类型可以隐式或显式地转换为其他类型。隐式转换是自动发生的，不需要转换节点。例如，浮点数接口和颜色接口可以相互连接。
一旦进行了接口转换，数据可能就会丢失，以后就无法在节点树下检索了。隐式接口转换有时也会改变数据单位。当把一个 值 输入节点插入一个角度接口时，它会默认使用弧度，而不考虑场景的单位。这是因为值节点没有单位，而角度输入有单位。
有效转换：
在颜色和矢量之间 -- 在颜色通道和矢量属性间映射。
在颜色和浮点之间 -- 颜色数据被转换为等价的灰度。
颜色/浮点/矢量到着色器 -- 隐式转换为颜色，并给出使用自发光节点的结果。
在浮点和整数之间 -- 整数简单转为浮点数，浮点数截短为整数。
在浮点和矢量之间 -- 当浮点数转为矢量时，数值用于每个分量。当矢量转为浮点数时，取其分量的平均值。
在浮点和布尔之间 -- 值大于 0 为真 (ture)，真映射为 1，假 (false) 映射为 0．
在旋转和矩阵之间。
属性¶
许多节点的设置会影响它们与输入和输出交互的方式。节点设置位于输出之下和任何输入之上。

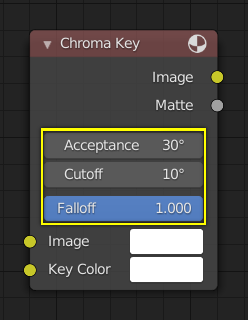

色度键节点上的控制实例。¶
